随着物联网、智能终端和实时决策需求的迅猛增长，边缘AI已成为推动下一代智能应用的关键技术。在资源受限的边缘设备上部署高效、低功耗的AI模型，仍面临硬件算力、软件优化与系统集成等多重挑战。全球领先的半导体供应商意法半导体（STMicroelectronics）近期深入剖析了破解这些挑战的核心路径，并重点解读了三大创新要点，为计算机硬件开发领域提供了重要指引。
一、硬件创新：专用加速与能效优化
边缘AI硬件设计的首要矛盾在于处理性能与功耗、尺寸及成本的平衡。意法半导体指出，传统的通用处理器（CPU）难以满足边缘AI对实时性和能效的严苛要求。因此，专用AI加速器（如NPU神经网络处理单元）成为关键突破点。这些加速器针对矩阵运算、卷积计算等AI典型负载进行硬件级优化，可在极低功耗下提供数TOPS（每秒万亿次运算）的算力，大幅提升能效比。
异构计算架构的成熟应用也是一大亮点。通过整合CPU、GPU、NPU及DSP（数字信号处理器），系统能够动态分配任务——CPU负责控制流与通用计算，NPU专注神经网络推理，DSP处理传感器数据预处理。这种协同不仅最大化硬件利用率，还显著降低了整体功耗与延迟，使边缘设备能够持续运行复杂的AI模型。
二、软件创新：工具链简化与模型优化

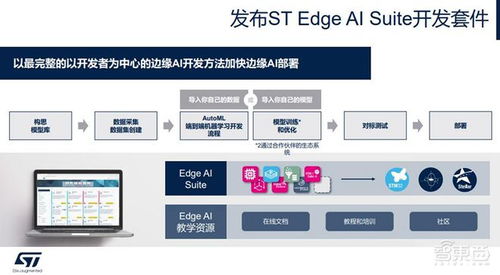

硬件性能的释放离不开软件栈的支持。意法半导体强调，完整的AI开发生态是降低部署门槛的核心。其提供的STM32Cube.AI等工具链，允许开发者将训练好的TensorFlow、PyTorch等主流框架模型，自动转换为可在微控制器（MCU）上高效运行的代码，极大简化了从云端训练到边缘部署的流程。
模型压缩与量化技术是软件层的关键创新。通过剪枝（移除冗余参数）、知识蒸馏（用轻量模型模拟复杂模型）及低精度量化（如INT8替代FP32），AI模型尺寸可缩减至原版的十分之一甚至更小，同时保持较高精度。这使得即使在存储和内存有限的边缘MCU上，也能运行人脸识别、语音唤醒等先进应用。
三、系统集成创新：软硬件协同与安全增强
边缘AI的成功落地最终取决于系统级整合能力。意法半导体提出，软硬件协同设计需贯穿开发全程。例如，在硬件设计阶段就考虑软件的数据流需求，优化内存层级与总线带宽；反之，软件算法也需针对硬件特性进行适配，避免瓶颈。这种深度协同能减少数据搬运开销，提升实时响应速度。
与此嵌入式安全机制不可或缺。边缘设备常处理敏感数据（如视频、生物信息），意法半导体通过硬件安全模块（HSM）、可信执行环境（TEE）及加密加速器，为AI模型和数据提供端到端保护，防止篡改与泄露，满足工业、医疗等高可靠性场景的需求。
边缘AI的未来之路
意法半导体的解读表明，破解边缘AI挑战并非依赖单一技术突破，而是需要硬件、软件与系统集成的三重创新联动。专用加速硬件提供了性能基石，智能软件工具链降低了开发复杂度，而软硬件协同与安全设计则确保了系统的可靠与可用性。随着这些创新要点的持续深化，边缘AI将更广泛地赋能智能家居、工业预测性维护、自动驾驶等前沿领域，推动计算机硬件开发向更高效、更智能的方向演进。对于开发者而言，拥抱生态化工具链、聚焦能效优化与安全设计，将是抓住边缘AI机遇的关键所在。
